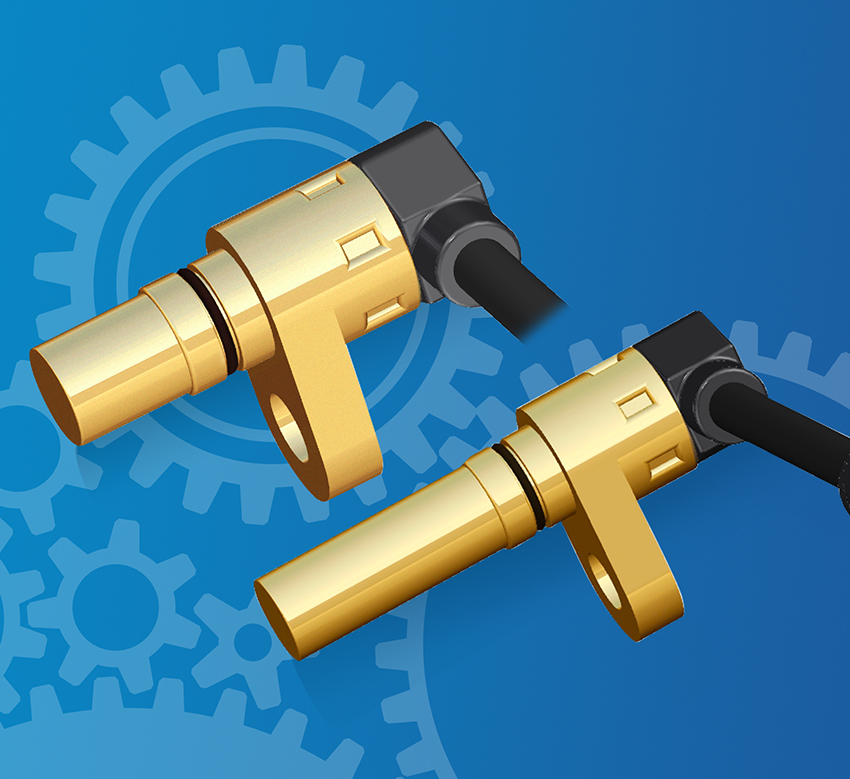

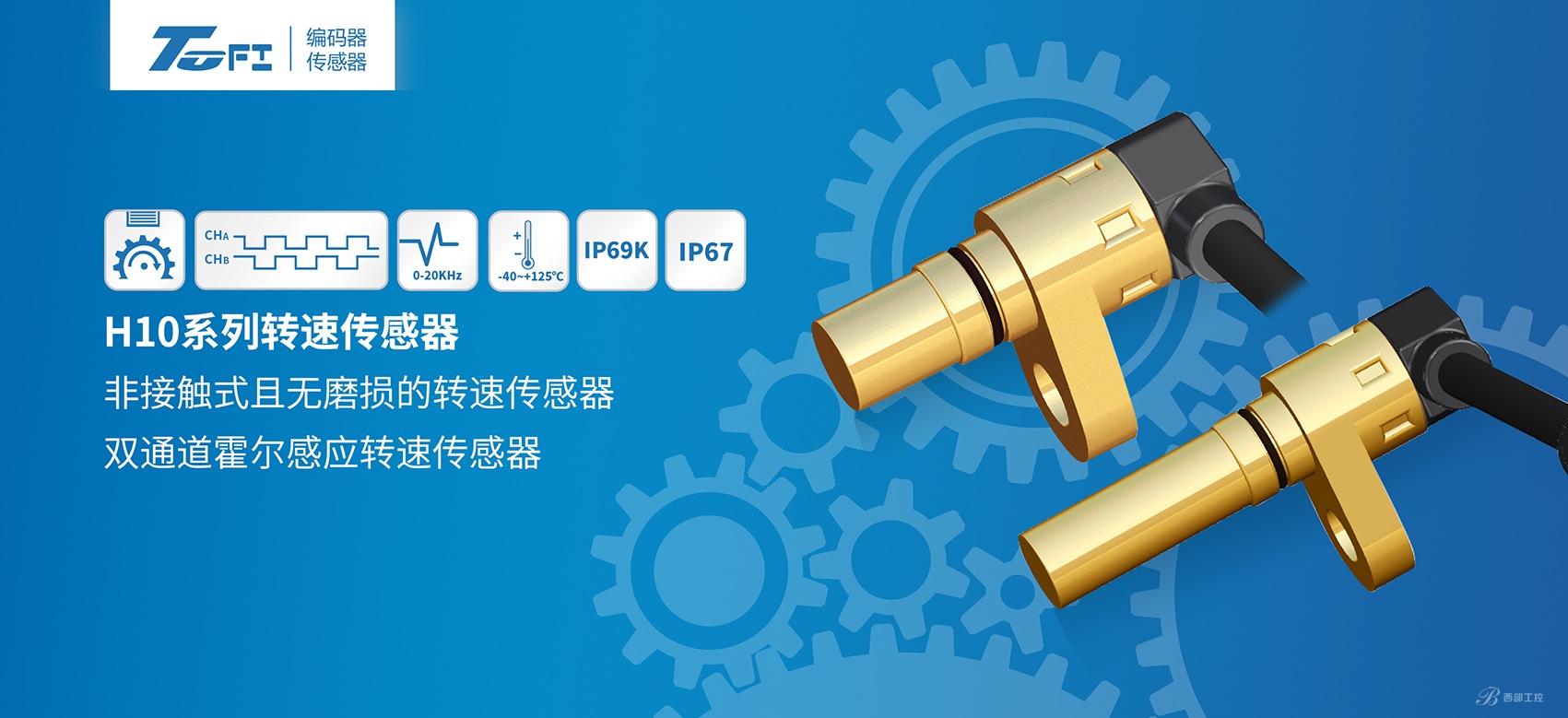

轉速傳感器H10系列

感應原理 霍爾感應

功能原理 鐵磁性齒輪的非接觸檢測

探頭尺寸 Φ10.25 /L=18.4mm；Φ10.25/L=32mm

感應距離 0.2~2mm

頻率范圍 0~20KHz

工作電壓 8~32VDC

輸出信號 A、B

輸出電路 推挽式

連接方式 電纜線、電纜線加插頭

測量面抗壓能力 10bar

工作溫度 -40~+125℃ 防護等級 IP67/IP69K

產品特點：

A、B信號雙通道輸出
可靠的高轉速齒輪速度和旋轉方向檢測
模數、高分辨率的齒輪轉速檢測
動作響應頻率高，適合高動態應用
非接觸式且無磨損檢測、超長的使用壽命
全金屬外殼，傳感器的感應面可以浸入齒輪油中
寬工作溫度范圍和卓越的抗壓能力，適合多種應用
極佳的耐沖擊和抗振性能，實現可靠的齒輪轉速反饋
適用于潮濕、多油或受污染的惡劣環境
耐高溫達+125℃，精確的信號反饋
電纜線加DEUTSCH插頭

H10系列轉速傳感器廣泛應用于工程車輛、移動作業機械、液壓驅動等行業設備。
