本產品與單元組合儀表及DCS,PLC等系統配套使用，輸入單路或雙路熱電偶、熱電阻信號，并經運算、線性化、干擾抑制等處理后，變送輸出隔離的單路或雙路的線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。可廣泛應用于油田、石化、制造、電力、冶金等行業的自控工程之中。
智能溫度變送器可以與CU50、CU100、PT50、PT100、PT1000五種熱電阻和B、E、J、K、N、R、S、T等八種熱電偶連接，可使用手操器還可以方便與儀表現場進行組態。
智能溫度變送器技術參數:
1、 輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
2、 系統傳輸準確度：±0.2%×F?S
3、 冷端溫度補償準確度：±1℃（預熱時間10分鐘）
4、 測量熱電阻時允許的引線電阻：≤30Ω
5、 溫度飄移：±0.01%×F?S/℃（100ppm）
6、 電流輸出允許外接的負載阻抗：
4-20mA輸出時0~550Ω；0-10mA輸出時0~1.1kΩ，
7、 絕緣強度(輸入/輸出/電源之間)：
不小于2000V.dc,不小于1500V.ac
9、 絕緣阻抗(電源/輸入/輸出之間):
不小于100MΩ（1分鐘）
10、工作中允許大氣壓力: 80-106kPa
11、允許連續工作的環境溫度: -10-+55℃
12、工作中允許相對濕度 :10-90％RH（40℃時）
13、供電電源：交流：AC 95~265V
直流：DC 16~28V
14、輸入功率：0.9~1.8W(與型號有關)
15、外型尺寸：寬×高×深(22.5×100×115mm)
選型：
選型說明：輸入信號類型及輸出溫度范圍請在訂貨時另行說明。

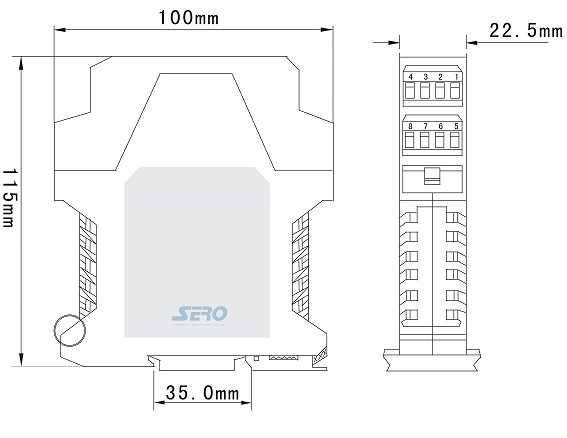

外型：
應用接線：
說 明：
220V供電產品的電源線接入圖中電源端子L、N之間，
L接相線，N接零線。
安裝形式
1.35mm導軌式安裝，安裝時請注意導軌安裝牢固。
2.請盡可能垂直安裝，以利于儀表內部熱量散發。
