晶振在“智能三表”中的應用

一、“民用三表”的智能化與趨勢
“民用三表”通常指的是家庭中使用的水表、電表和燃氣表。這三種表具在日常生活中扮演著重要的角色，涉及到家庭的水、電、氣的使用和計量。水表用于測量家庭用水量；電表用于測量家庭用電量；燃氣表用于測量家庭燃氣使用量。
“民用三表”的準確性直接關系到家庭的經濟利益和安全。隨著科技的發展，一切都在朝著智能化發展，計量表也不例外。相較于傳統的“民用三表”，“智能三表”（智能水表、智能電表、智能燃氣表）具備更多樣性的功能，使得用水、用電和用氣的管理更加便捷高效，為家庭和社會帶來更好的經濟效益和安全保障。

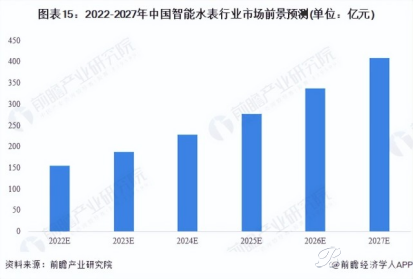

隨著我國城鎮化進程的加快、農村水務的發展以及城市水務信息化改造的加速推進，智能水表行業的政策環境日益向好，推動了市場的快速增長。預計到2027年，我國智能水表行業市場規模有大幅上漲。同時由于國家對計量表具有定期輪換要求，近期已進入密集更換期，預計在未來幾年智能計量表具的市場可能達到百億級。

二、晶振在“智能三表”中的作用
晶振（晶體振蕩器）能夠發送穩定、精確的時鐘信號，在“智能三表”的電路設計（MCU、模數轉換模塊、傳輸模塊等）中扮演著重要的角色，確保了數據的準確性與通信的同步性。例如實時時鐘RTC模塊中必須配備一顆32.768KHz的晶振；MCU主控模塊常規配置24MHz、24.576MHz的晶振等。


智能電表組成模塊示意圖

晶振在“智能三表”中的具體功能包括：

”智能三表“的電路設計需要晶振發出的時鐘信號進行同步，若時鐘信號的準確性或穩定性不足，可能導致遠程數據傳輸丟失或數據計量不準，對居民的經濟利益與安全帶來較大影響。因此“智能三表”對晶振有較高要求，常規設計要求晶振精度≤±10PPM，部分應用甚至要求晶振精度≤±5PPM；同時對晶振的工作溫度、可靠性、老化率等也都有一定的性能要求，確保計量設備在各種環境下都能夠穩定運行。
晶振作為“智能三表”中的關鍵元件，為其提供了穩定的工作環境，確保了計量的精度、數據通信的可靠性。這些技術的結合推動了傳統表具向智能化、數字化的方向發展，是智慧城市建設的重要組成部分。
三、YXC推薦“智能三表”解決方案
“智能三表”常用頻點：32.768K、8M、12M、16M、24M、24.576M、25M、38.4M等
基于“智能三表”對時鐘設備的要求推薦以下YXC晶振解決方案：

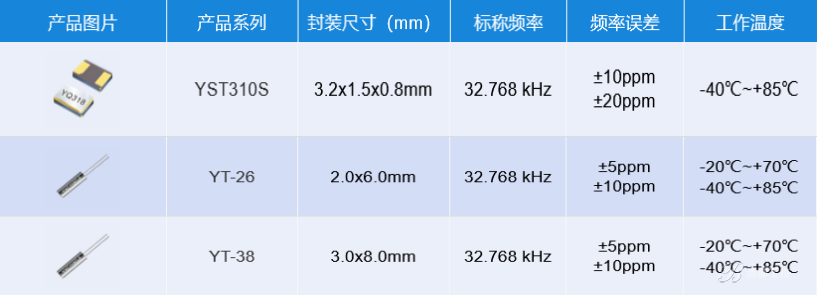

· 32.768KHz諧振器

目前“智能三表”方案主流采用的是封裝為3.2*1.5的貼片式或封裝為2.0*6.0的插件型的32.768KHz諧振器。針對智能計量器的實際應用需求，YXC同時提供封裝為3.2*1.5的貼片式 32.768KHz產品YST311S，在保持高性能參數的同時降低了生產成本，具備更高的性價比。

YST311S產品示意圖

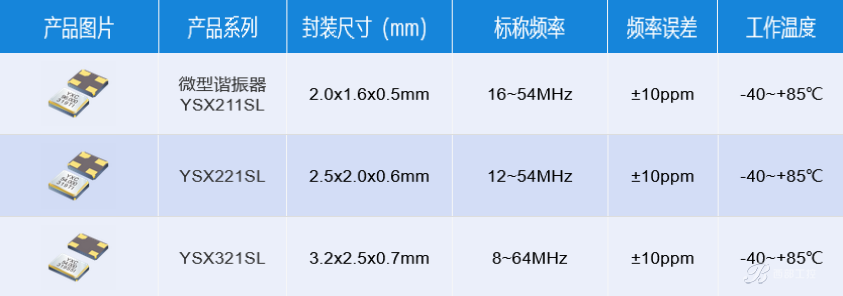

· MHz諧振器

“智能三表”應用中MHz諧振器主要采用3225尺寸，部分有小型化2016、2520需求

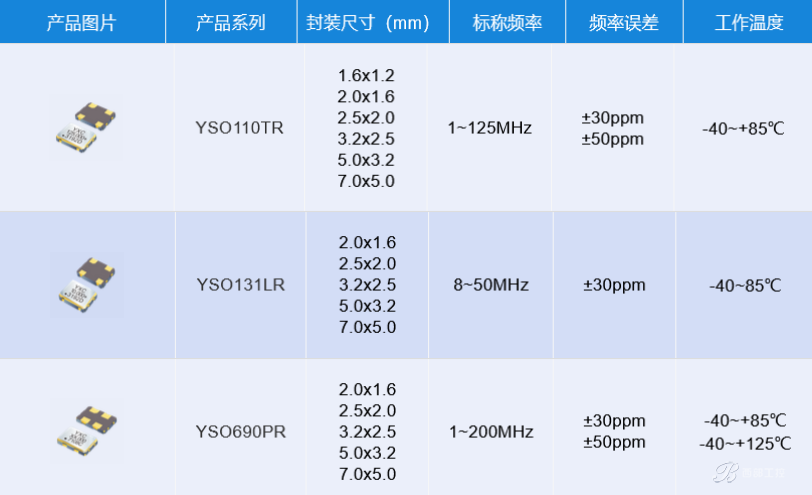

· CMOS振蕩器

智能化要求更高的“智能三表”，對時鐘頻率設備有更高的要求，需具備高精度、高穩定性。可以通過定頻或預編程振蕩器滿足設計需求。
針對如計費電表等有高精度需求的應用，YXC提供RTC產品YSN8025，該產品為高精度RTC（精度為±3.4ppm），同時內置32.768KHz晶振，為高精度計量應用場景提供解決方案。

YSN8025產品示意圖
