米爾補貼價Remi Pi到貨，再添面向工業產品的軟件系統

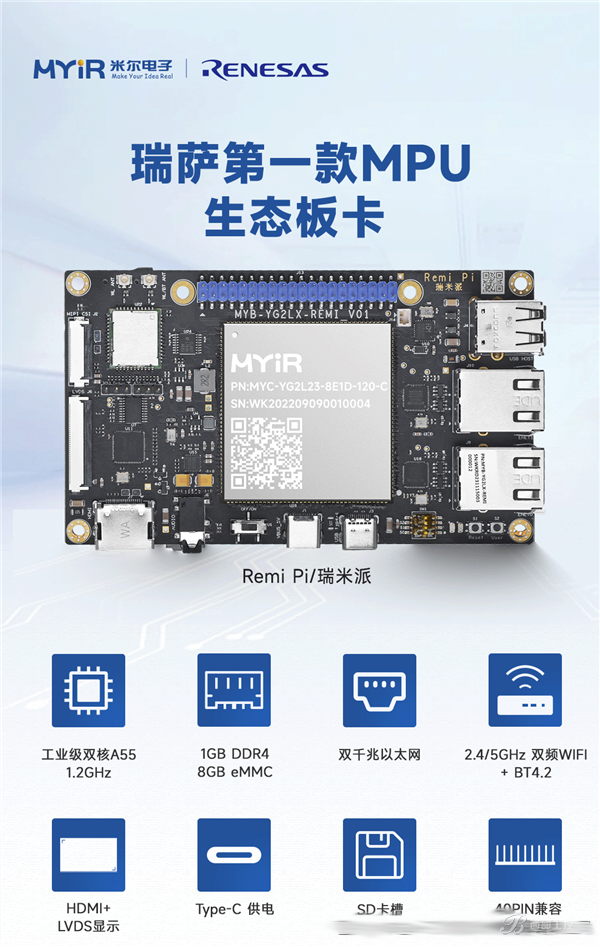

米爾電子發布的瑞薩第一款MPU生態板卡——瑞米派（Remi Pi）自上市當天200套售罄，獲得不少新老用戶的青睞。為感謝大家的支持，米爾加推300套瑞米派活動，以補貼價198元回饋大家，搶完即止！

不僅如此，此次瑞米派發布myir-image-core系統，相比上次發布適用于HMI場景的全面型myir-image-full系統，myir-image-core系統則更輕量，非常適用于各種工業場景應用，如專為工業控制場景移植的RT-Linux實時補丁和Ethercat主站，專為輕量級工業顯示場景移植的LVGL，專為工業實時性場景移植的FreeRTOS實時操作系統。瑞米派支持的系統會不斷更新，下個月還會持續推出瑞米派的Ubuntu和Debian系統，敬請期待!

一、系統概述

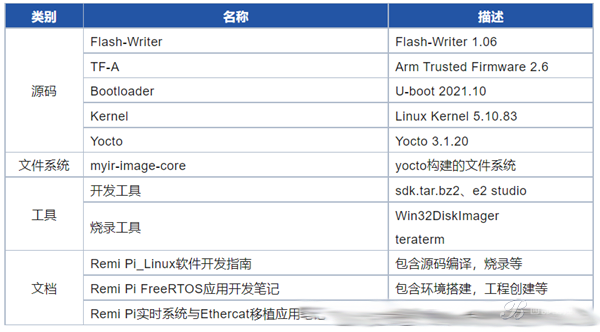

Remi Pi的myir-image-core系統是基于 Yocto 構建的帶有LVGL界面的鏡像，包含完整的硬件驅動，常用的系統工具，調試工具等,包含RT-Linux實時補丁和Ethercat 主站,支持使用 Shell, C/C++進行應用開發。

二、功能介紹

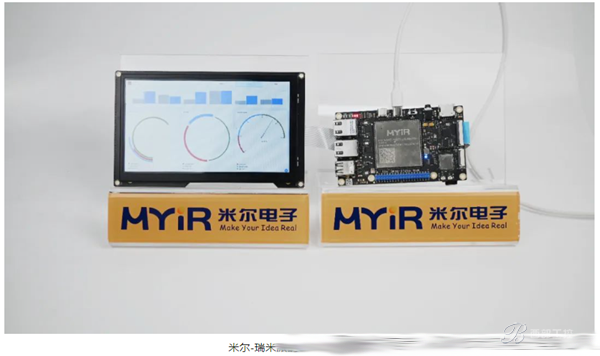

1.LVGL顯示

從04_Sources目錄下獲取lvgl.tar.bz2源碼包，解壓源碼包。

PC:~/renesas/04_Sources$ tar -xvf lvgl.tar.gz

編譯源碼包，拷貝lvgl_demo可執行文件到開發板運行即可。

PC:~/renesas/04_Sources/lvgl$ source /opt/remi-sdk/environment-setup-aarch64-poky-linux

PC:~/renesas/04_Sources/lvgl$ make

2.RT-Linux實時補丁

從RT官網獲取L5.10.83內核版本對應的補丁，鏈接如下：

https://cdn.kernel.org/pub/linux/kernel/projects/rt/5.10/older/

把補丁包解壓到自己的工作目錄下。

PC:~/renesas/04_Sources$ tar -xvf patches-5.10.83-rt58.tar.gz

到內核源碼目錄下打補丁。

PC:~/renesas/04_Sources/myir-renesas-linux$ for p in `ls -1 ../patches/*.patch`;do patch -p1 < $p;done

修改mys_g2lx_defconfig配置文件

PC:~/renesas/04_Sources/myir-renesas-linux$ vi arch/arm64/configs/mys_g2lx_defconfig

CONFIG_EXPERT=y

CONFIG_ARCH_SUPPORTS_RT=y

CONFIG_PREEMPT_RT=y

#CONFIG_PREEMPT=y

#CONFIG_KVM=y

編譯內核源碼,更新Image文件即可。

PC:~/renesas/04_Sources/myir-renesas-linux$ source /opt/remi-sdk/environment-setup-aarch64-poky-linux

PC:~/renesas/04_Sources/myir-renesas-linux$ make ARCH=arm64 mys_g2lx_defconfig

PC:~/renesas/04_Sources/myir-renesas-linux$ make ARCH=arm64 Image dtbs   -j16

3.IGH Ethercat 主站

到官網下載1.5版本的Ethercat源碼，鏈接如下：

https://gitlab.com/etherlab.org/ethercat/-/tree/stable-1.5?ref_type=heads

把Ethercat源碼包解壓到自己的工作目錄下。

PC:~/renesas/04_Sources$ tar -xvf ethercat-stable-1.5.tar.bz2

PC:~/renesas/04_Sources$ cd ethercat-stable-1.5

加載環境變量。

PC:~/renesas/04_Sources/ethercat-stable-1.5$ source /opt/remi-sdk/environment-setup-aarch64-poky-linux

生成configure文件。

PC:~/renesas/04_Sources/ethercat-stable-1.5$ ./bootstrap

configure設置。

PC:~/renesas/04_Sources/ethercat-stable-1.5$ mkdir output

PC:~/renesas/04_Sources/ethercat-stable-1.5$ ./configure --prefix=/home/renesas/04_Sources/ethercat-stable-1.5/output --with-linux-dir=/home/renesas/04_Sources/myir-renesas-linux  --enable-8139too=no  --enable-generic=yes   --host=aarch64-poky-linux

編譯和安裝。

PC:~/renesas/04_Sources/ethercat-stable-1.5$ make

PC:~/renesas/04_Sources/ethercat-stable-1.5$ make modules

PC:~/renesas/04_Sources/ethercat-stable-1.5$ make install

編譯和安裝完成后，生成的ec_generic.ko驅動文件位于devices目錄，ec_master.ko驅動文件位于master目錄，生成的庫相關文件位于output目錄。

PC:~/renesas/04_Sources/ethercat-stable-1.5$ ls devices/en_genric.ko

devices/ec_generic.ko

PC:~/renesas/04_Sources/ethercat-stable-1.5$ master/ec_master.ko

devices/ec_master.ko

PC:~/renesas/04_Sources/ethercat-stable-1.5$ ls output/

bin etc  include  lib  sbin  share

將上面output目錄下的相關文件和ec_master.ko拷貝到開發板如下目錄：

root@myir-remi-1g:~/output# ls

bin etc  include  lib  modules  sbin  share

root@myir-remi-1g:~/output# cp bin/ethercat /bin/

root@myir-remi-1g:~/output# cp etc/ethercat.conf /etc/

root@myir-remi-1g:~/output# cp etc/init.d/*  /etc/init.d

root@myir-remi-1g:~/output# cp -r etc/sysconfig/ /etc/

root@myir-remi-1g:~/output# cp  lib/libethercat.* /lib64/

root@myir-remi-1g:~/output# cp -r lib/pkgconfig /lib64/

root@myir-remi-1g:~/output# cp modules/ec_master.ko /lib/modules/5.10.83-cip1-rt58-yocto-standard/

root@myir-remi-1g:~/output# cp sbin/ethercatctl  /sbin/

啟動Ethercat。

root@myir-remi-1g:~# depmod

root@myir-remi-1g:~# modprobe ec_master main_devices=1E:ED:19:27:1A:B3

root@myir-remi-1g:~# /etc/init.d/ethercat start

Starting EtherCAT master 1.5.2 done

4.Freertos

首先要下載e2 studio工具并搭建好環境和到04_Sources目錄獲取GPIO.zip工程包，打開e2 studio工具后，點擊File->Import->General-> Existing Projects into Workspace來導入GPIO工程，導入工程后點擊Project->Build Project進行工程的編譯，詳細請參考《Remi Pi FreeRTOS應用開發筆記》。

編譯成功會生成一個debug目錄，生成的如下文件拷貝到sd卡上，用于在uboot進行CM33工程調用。

GPIO_non_secure_code.bin

GPIO_non_secure_vector.bin

GPIO_secure_code.bin

GPIO_secure_vector.bin

把sd卡插入到開發板的sd卡槽，啟動板子并在uboot階段執行如下調用，查看sd卡里面的內容，如下：

=> switch_sdhi1 sdcard

switch to sdcard

=> ls mmc 1:1

System Volume Information/

64   GPIO_secure_vector.bin

16926   GPIO_non_secure_code.bin

1984   GPIO_non_secure_vector.bin

480   GPIO_secure_code.bin

4 file(s), 1 dir(s)

加載編譯出來的固件，如下：

=> dcache off

=> mmc dev 1

switch to partitions #0, OK

mmc1 is current device

=> fatload mmc 1:1 0x0001FF80 GPIO_secure_vector.bin

64 bytes read in 24 ms (2 KiB/s)

=> fatload mmc 1:1 0x42EFF440 GPIO_secure_code.bin

480 bytes read in 25 ms (18.6 KiB/s)

=> fatload mmc 1:1 0x00010000 GPIO_non_secure_vector.bin

1984 bytes read in 26 ms (74.2 KiB/s)

=> fatload mmc 1:1 0x40010000 GPIO_non_secure_code.bin

16926 bytes read in 29 ms (569.3 KiB/s)

=> cm33 start_debug 0x1001FF80 0x00010000

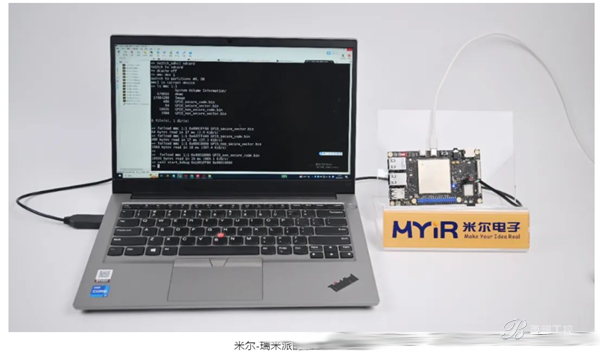

當加載完以上命令之后可以看到藍燈在閃爍。

三、內核清單

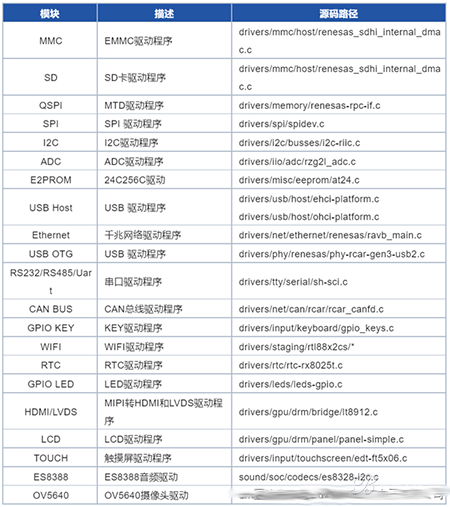

為了方便用戶進行內核的移植，下面將內核驅動各個模塊的源碼路徑整理如下：

四、獲取鏈接

關于Remi Pi的myir-image-core系統，用戶可以從下面地址獲取鏡像文件和源碼：

下載地址：http://down.myir-tech.com/RemiPi
