溫補晶振的工作原理
溫補晶振（Temperature Compensated Crystal Oscillator，TCXO） 是一種通過溫度補償技術提升頻率穩定性的晶體振蕩器。其核心目標是抵消因環境溫度變化導致的晶體諧振頻率漂移，使輸出頻率更穩定。
|
核心工作原理 |
|
|
溫度感知與反饋 |
TCXO內部集成溫度傳感器（如熱敏電阻或數字溫度傳感器），實時監測環境溫度變化，并將溫度信號轉換為電信號。 |
|
補償電路運算 |
溫度信號輸入至補償電路，該電路根據預設算法（如多項式擬合或查表法）計算出當前溫度對應的頻率偏差值，并生成相應的補償電壓（VC）。 |
|
電壓調頻修正 |
補償電壓施加于壓控晶體振蕩器（VCXO）的變?nèi)荻O管（Varactor），通過改變二極管電容值，微調晶體的諧振頻率，抵消溫度引起的頻率偏移。 |
|
關鍵技術特點 |
|
|
模擬補償 |
基于熱敏電阻網絡，成本低但精度有限。 |
|
數字補償（DTCXO） |
采用MCU和數字溫度傳感器，通過查表或算法補償，精度更高（可達±0.1 ppm）。 |

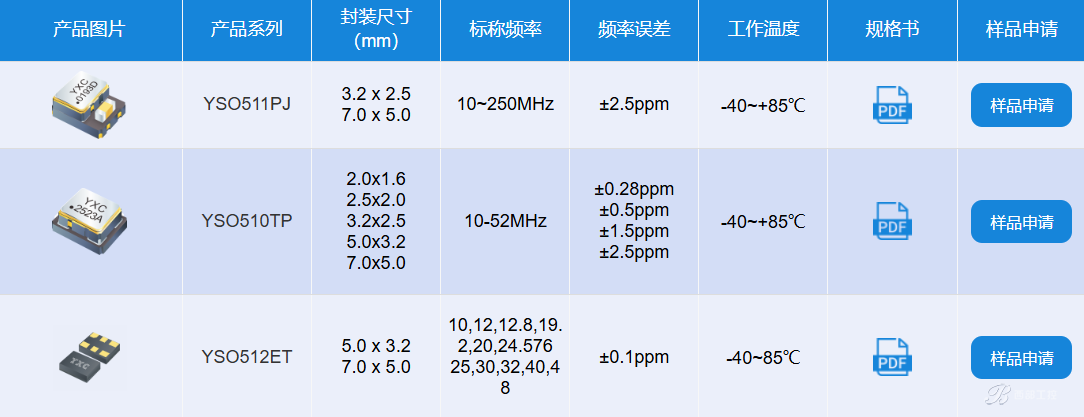

應用場景:
TCXO憑借高穩定性，廣泛用于：
通信設備（4G/5G基站、衛星通信）
導航定位（GPS、北斗模塊）
精密儀器（頻譜分析儀、醫療設備）
物聯網終端（低功耗傳感器、可穿戴設備）
