晶振的兩種電阻作用：反饋電阻與限流電阻

在晶體的振蕩電路中一般會設計兩個電阻，一個是跨接在晶振兩端，叫做反饋電阻Rf；一個接在IC的輸出端，叫做限流電阻RD;同晶體相連旁接的電容稱之為負載匹配電容，通過調整容值的大小可以改變振蕩電路的頻率，而這些波形頻率測試就可以觀察的到。

1、反饋電阻Rf：
晶體串聯的主芯片內部是一個線性運算放大器，將輸入進行反向180度輸出，晶振處的負載電容提供另外180度的相移，整個環路的相移呈360度，滿足振蕩的相位條件，同時還要求閉環增益大于等于1，此時晶振才能正常工作。

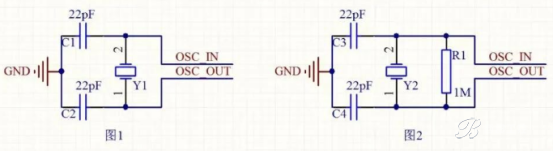

在實際的產品設計時，晶振部分的電路會有下面2種電路，圖1電路中，沒有1M的反饋電阻，圖2電路中，晶振會并聯一個1M的電阻,

反饋電阻的作用，總結3點：
1）配合IC內部電路組成負反饋，移相，使放大器工作在線性區。
2）穩定輸出幅度和相位。
3）增加振蕩電路穩定性。比如在溫度變化時，可以通過調整電阻值來維持振蕩頻率的穩定。

2、限流電阻RD：

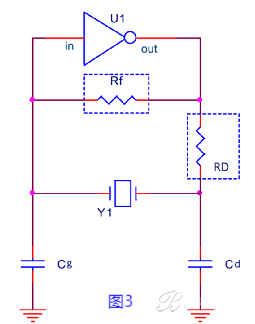

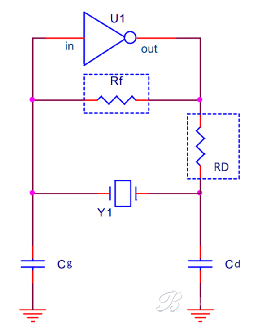

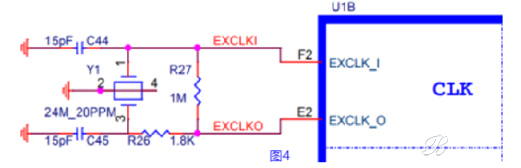

這個電阻的作用是限制IC的驅動能力，并且與Cd組成一個低通濾波器，以確保振蕩器的起振點在基頻上，而不是在其他高次諧波頻率點上(避免3次，5次，7次諧波頻率)。如果晶振的功耗超過晶振制造商的給定值，外部電阻Rd是必需的，用以避免晶振被過分驅動。如果晶振的功耗小于晶振制造商的給定值，就不推薦使用Rd，可以預設0?。如圖3所示

對Rd值的預估可以通過考慮由Rd和Cd的電壓分壓Rd/Cd實現(注意到Rd和Cd構成了一個分壓/濾波器，考慮通帶寬度應不小于振蕩器頻率)，則有Rd的值等于Cd的電抗：

限流電阻的作用，總結3點：
1）抑制EMI。我們可通過調整阻值改善EMI。
2）避免晶振被過分驅動，保護晶振電氣性能的穩定性。
3）作為TP點方便波形量測。

最后提醒大家，如果IC部分已含有反饋電阻，那么外部晶振電路無需再加反饋電阻。所以記得認真看IC手冊。如果晶振電路不存在過驅問題，那這顆限流電阻也可以省去。
