Modbus_Simulator仿真軟件用于小型人機界面調試

　　在人機界面(HMI)的畫面工程文件編制過程中離不開軟件的修改和調試工作，一般情況下，帶觸摸功能的人機界面組態軟件具有工程文件離線仿真功能，不需要連接用戶PLC，工程人員就可以比較方便的調試編制的HMI工程文件，直到工程文件滿足設計要求。

　　但在編制小型文本人機界面時，由于小型文本HMI的畫面組態軟件一般都不支持工程文件的離線仿真功能，工程人員編制工程文件時，往往要多次連接相應的PLC來完成HMI工程文件的編制工作，比較費時、煩瑣。在此，我們就提供一種可以模擬具有Modbus RTU Slave協議的串口設備（如PLC）仿真器，通過這一仿真軟件的使用，工程技術人員可以方便的在PC機上調試和修改小型文本HMI的工程文件。

　　二、 Modbus_Simulator軟件簡介

　　Modbus_Simulator為Modbus RTU Slave協議設備的仿真軟件，主要可用于Modbus RTU Master設備的調試。本軟件為公益軟件，不用注冊，可自由使用。使用中發現軟件Bug時請告知我們改正！軟件發布在本公司網站,下載解壓安裝后，點擊Modbus_S

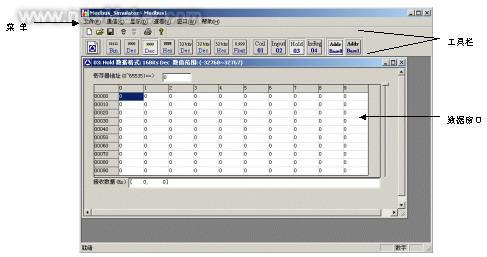

　　本軟件運行于Windows平臺下，Modbus_Sim.exe執行后，彈出如下畫面

　　其中：寄存器地址項為要顯示數據寄存器的初始地址。

　　[0，0]的前一個數據位是通信時所接收數據幀的次數值，后一個數據位是數據幀的長度值，方括號外的數據為接收數據幀值，本項參數僅用于串口正常通信狀態的監測。串口正常通訊時，接收幀次數值遞增變化；“幀值”按通訊實際值變化。如果這兩項值不發生變化，表示通信口未連通！
　　彈出的初始窗口畫面中默認顯示的數據為：03：Hold,數據格式為：16 Bits Dec。

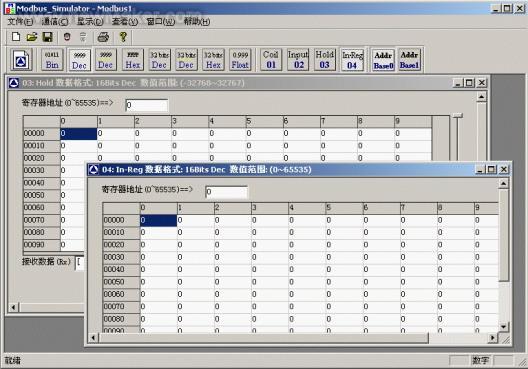

　　1、 軟件支持多窗口顯示，點擊圖標，可增加一幅數據窗口，如下圖：

　　2、本軟件支持Modbus RTU全部四種數據寄存器的顯示，分別為：

　寄存器類型的選擇也可在“顯示”項中選取。

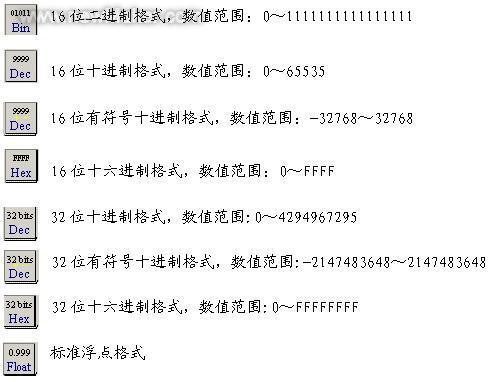

　　3、軟件提供8種數據格式，分別為：

　　數據格式的選擇也可在“顯示”項中選取。

　　4、支持寄存器數據地址兩種尋址方式，分別為：
　　地址類型的選擇也可在“顯示”項中選取。

　　5、通信參數設定：點擊“通信”選項中的“設置”，軟件彈出“通信設置”畫面，選擇恰當?shù)耐ㄐ艆?shù)值后再“確定”退出。

　　三、用于POP-HMI文本顯示器工程文件調試舉例

　　1、 要求：

　　硬件：

　　① 支持Modbus RTU Master協議的POP-HMI文本顯示器一臺。
　　② POP-HMI文本 PC下載線一根

　　軟件：POP-HMI文本畫面組態軟件V5.32 ；Modbus_Sim 仿真軟件V1.0。

　　其中：文本顯示器為Modbus RTU Master主設備，Modbus_Sim軟件為 Modbus RTU Slave仿真從設備。

　　2、使用步驟：

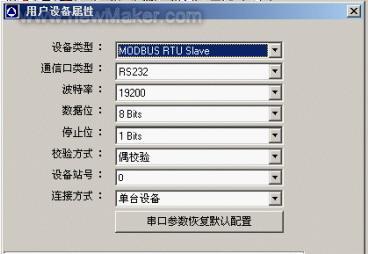

　　① 用POP文本的畫面組態軟件JB-HMI完成文本的Modbus RTU Master協議的組態編程（詳見POP-HMI文本使用手冊），下載組態好需修改、調試的畫面工程文件到POP文本中。串口為PC機的COM1端口，文本顯示器作為Modbus RTU Master設備，用戶設備的Modbus RTU Slave通信參數為：波特率19200，數據位8，停止位1，偶校驗，設備站號為0，如下圖：

　　② 打開Modbus_Sim軟件，選擇“通信”中的“通信設置”項，設置與POP-HMI
　　文本中一樣的通信參數值，即

　　③ 點擊圖標，或選擇“通信”中的“連接”項，POP-HMI文本將與Modbus_Sim軟件模擬的Modbus RTU Slave從站設備正常通信。

　　④ 進入Modbus_Sim的工作畫面，根據設計需求選擇自己需要查看或設定的數據寄存器，進行POP-HMI文本的調試工作。

　　⑤ 如果JB-HMI組態軟件產生的工程文件不能滿足設計要求，則斷開Modbus_Sim與文本顯示器的通訊連接，并返回步驟①再次修改工程文件，直至滿足設計需求為止。

　　四、結束語

　　Modbus_Sim能很好的仿真Modbus RTU Slave設備，可以作為支持Modbus RTU Slave通訊協議的軟件仿真器，用于各種Modbus RTU Maste設備的調試工作。
