profibus-DP 總線協議5孔M12接插件|B扣M12-5孔連接器

M12現場裝配型（插頭）連接器適用于不太確定設備的用線長度或需要經常性靈活變換線材長度規格的應用情況，現場裝配型連接器特別適合設備廠家或終端用戶作為標準配件備庫存用。

PROFIBUS，是一種國際化、開放式、不依賴于設備生產商的現場總線標準。PROFIBUS傳送速度可在 9.6kbaud~12Mbaud范圍內選擇且當總線系統啟動時，所有連接到總線上的裝置應該被設成相同的速度。廣泛適用于制造業自動化、流程工業自動化和樓宇、交通電力等其他領域自動化。PROFIBUS是一種用于工廠自動化車間級監控和現場設備層數據通信與控制的現場總線技術。可實現現場設備層到車間級監控的分散式數字控制和現場通信網絡，從而為實現工廠綜合自動化和現場設備智能化提供了可行的解決方案。

Profibus作為業界應用最廣泛的現場總線技術，除具有一般總線的優點外還有自身的特點，具體表現如下：

（1）最大傳輸信息長度為255B，最大數據長度為244B，典型長度為120B。

（2）網絡拓?fù)錇榫€型、樹型或總線型，兩端帶有有源的總線終端電阻。

（3）傳輸速率取決于網絡拓?fù)浜涂偩€長度，從9.6Kb/s到12Mb/s不等。

（4）站點數取決于信號特性，如對屏蔽雙絞線，每段為32個站點（無轉發器），最多127個站點帶轉發器。

（5）傳輸介質為屏蔽/非屏蔽雙絞線或光纖。

（6）當用雙絞線時，傳輸距離最長可達9.6km，用光纖時，最大傳輸長度為90km。

（7）傳輸技術為DP和FMS的RS-485傳輸、PA的IEC1158-2傳輸和光纖傳輸。

（8）采用單一的總線方位協議，包括主站之間的令牌傳遞與從站之間的主從方式。

（9）數據傳輸服務包括循環和非循環兩類。

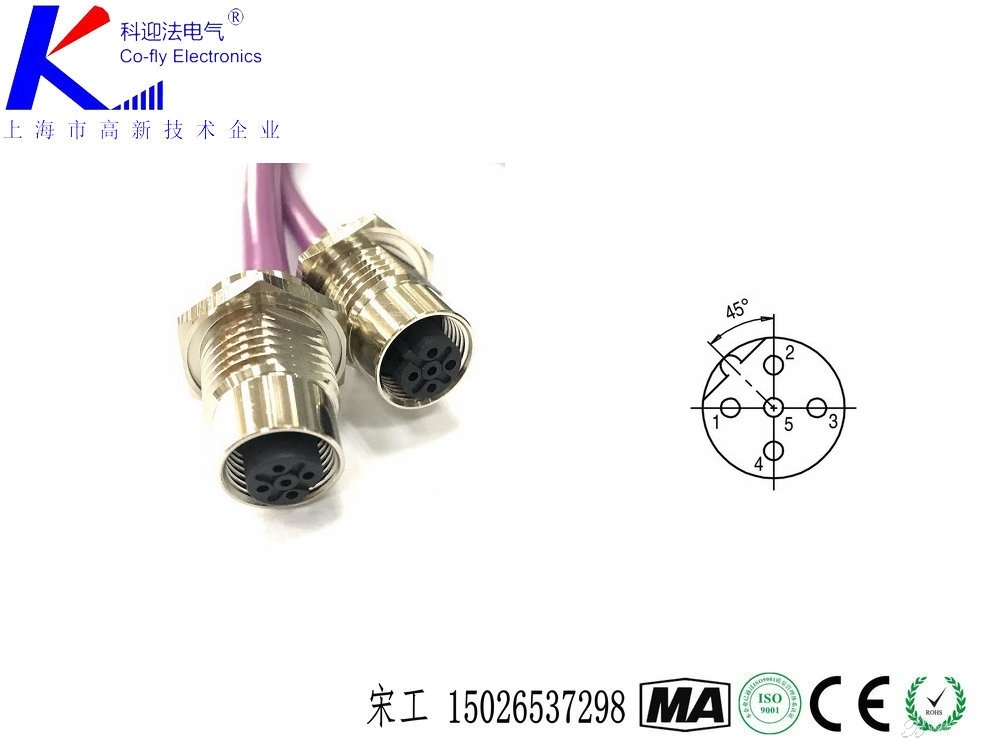

芯數： 5芯

連接方式： 螺紋連接

接線方式：

編碼： B -coding

方式等級：IP67

電流：

電壓： 250V

M12連接器有現場組裝和帶電纜90度和180度直角和彎角連接器，2芯 3芯 4芯 5芯 6芯 8芯 電纜接裝方式為螺釘連接可選擇焊接帶電纜，長度，線材外被均可定制，2芯 3芯 4芯 5芯 6芯 8芯  10芯12芯帶電纜，焊接方式，成品出庫帶電纜,長度均可定制。

產品應用

● 傳感器、執行器、編碼器、電機馬達，工業相機,船舶等設備
