以柔克鋼 I 國產超大功率高壓變頻器在鋼鐵行業的應用
一 項目概述
福建省三鋼（集團）有限責任公司是福建省最大的鋼鐵聯合企業，年產鋼500萬噸以上，以鋼鐵業為主、集多元產業并舉，是跨行業、跨地區、跨所有制的大型企業集團，也是福建省最大的鋼鐵生產基地和化肥生產基地。福建三明鋼鐵有限公司制氧廠，是為鋼鐵生產制造高純度的氧氣的企業，在鋼鐵生產中發揮重要的作用。
制氧壓縮機是鋼鐵企業制氧廠的關鍵設備之一，一般功率較大，啟動時電流會給電網造成巨大沖擊，甚至造成電網癱瘓，給鋼鐵企業造成用電隱患。
二 現場工藝
煉鋼是將生鐵和其它原材料加熱到高溫，然后進行溶解、還原和碳化等化學反應，以產生高質量的鋼材。在這個過程中，需要大量的氧氣來與爐內的燃料（如焦炭）進行反應，因此純氧制造機就起到了很大的作用。

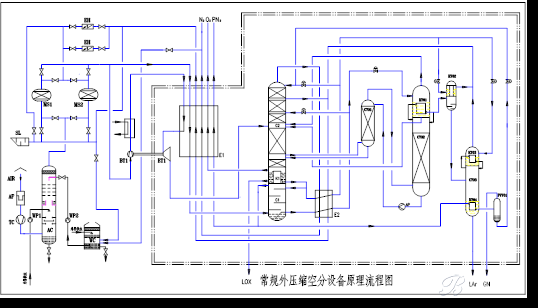

氧氣壓縮機機的工作原理是將壓縮空氣通過冷卻、膜分離和吸附等工藝技術，去掉其中的水分、二氧化碳、氮?dú)夂推渌s質，使剩下的主要成分是氧氣。這樣產生的高濃度氧氣就可以直接輸送到爐子里，用于燃燒反應。相對于傳統的空氣氧氣混合法，純氧供氣可以提高爐內氧氣的濃度，減少一些二次反應，因此可以使鋼材的質量更加穩定。
三 配置方案

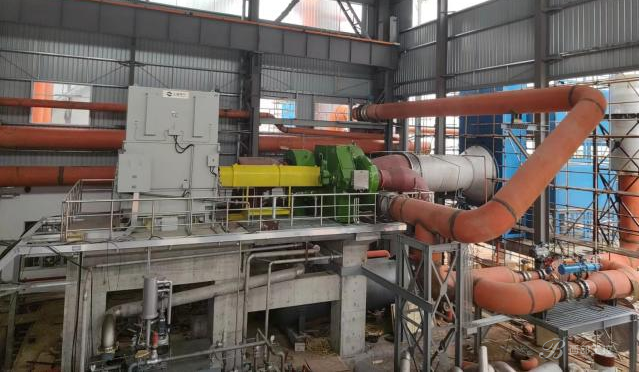

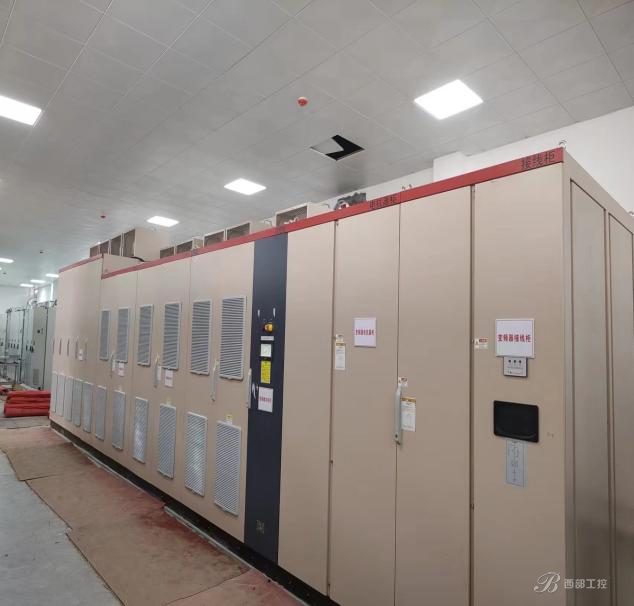

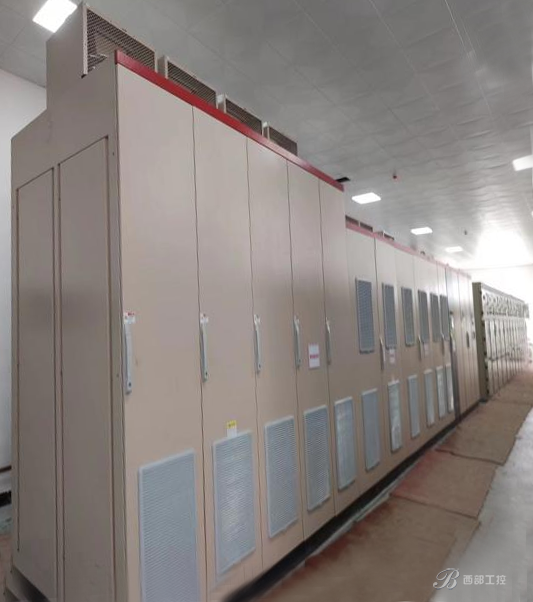

針對現場工況，負載為10KV 12500KW離心式制氧壓縮機，新風光配置的大功率高壓變頻器，設計為無擾切換工頻。
高壓變頻器采用軟啟動模式，轉工頻模式設置。由于現場電機功率較大，不能點動調試工頻轉向。送控制電候，模擬調試轉工頻過程，模擬調試正常，轉工頻5S后啟動柜跳閘正常。
采用無感矢量控制技術，低頻下壓縮機啟動平穩，大轉矩、小電流、響應時間快，特有的無擾切換技術，滿足大功率負載軟啟動。
采用電壓互感器檢測，應用鎖相環技術，實時對電網電壓、變頻器輸出電壓進行頻率、相位的精確跟隨，精度高。并網時，對電動機基本無沖擊，能夠完全滿足大功率電動機的軟啟動要求。
調速范圍寬，精度高，具有超強高低電壓穿越功能，電網出現短時掉電時，具備瞬時停電再啟動功能，保障用戶負載穩定運行。
支持Modbus-RTU，Profibus-DP，UDP/IP，ProfiNET多種通信協議，方便與用戶DCS系統相連，實現設備集中化管理。
新風光大功率變頻器的無擾切換技術，啟動電流控制在額定電流以內，大大減少了對電網的沖擊。送高壓電，帶空壓機運行轉工頻正常。該變頻器使用后，對電網諧波污染較小，輸入功率因數高，輸出波形質量好，值得在行業中大范圍推廣，可應用于LNG、鋼鐵、化工、試驗電源、空氣壓縮儲能等高標準、高可靠性領域。
四 使用效能

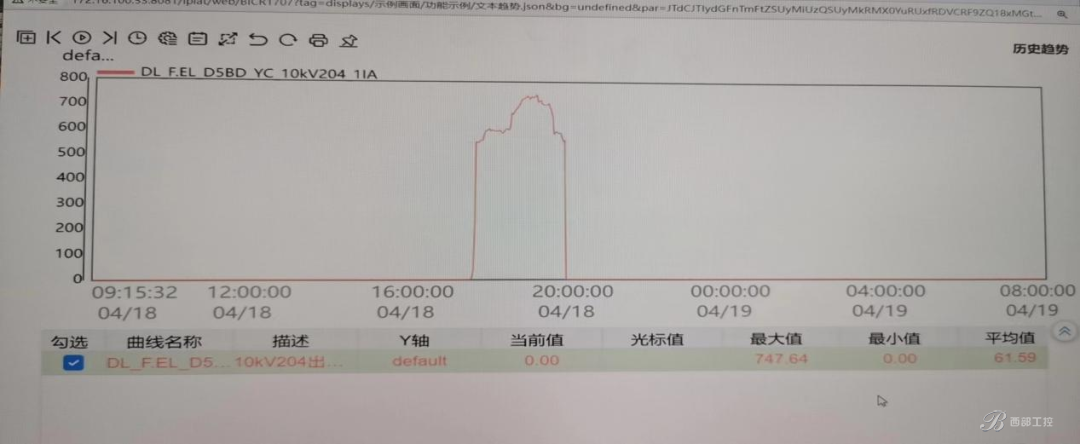

? 轉工頻瞬時電流小，得到客戶的認可。
