5G技術領航，上海兆越助力海上船舶信息化全覆蓋



       隨著現代海洋運輸業的快速發展，對船舶智能化、信息化的需求日益迫切。一方面，船舶在航行、貨物管理、安全監控、能效優化等方面需要實時、準確、高效的信息傳輸與處理能力;另一方面，面對全球化運營的趨勢，船岸信息交互、遠程監控與協作的需求也在不斷增加。在此背景下，5G技術以其超高速率、超低延遲、大連接數等特性，為船舶信息化建設提供了強有力的技術支撐。

　　需求分析

　　1、實時數據傳輸：對船舶航行狀態、貨物狀態、設備運行數據進行實時回傳，滿足遠程監控和決策需求。

　　2、自動化與智能化：通過5G網絡實現船舶自動駕駛、智能導航、遠程操控等功能，提升航行安全與效率。

　　3、安全監控與應急響應：利用5G技術實現實時視頻監控、環境感知和安全預警，提升船舶安全管理水平和應急處置能力。

　　4、能效管理與運維優化：通過對船舶設備運行數據的實時分析，優化能源使用，實現智能運維與節能減排。

　　5、連接性與兼容性：要求系統能夠與現有的岸基信息系統、全球定位系統和其他通信系統無縫對接，實現全網互聯互通。

　　為了更好的提高船舶通信網絡系統的運行質量，上海兆越通訊技術有限公司結合當前海上船舶網絡需求和實際5G技術的應用，推出海上全覆蓋的5G信息化系統解決方案，基本實現了船舶網絡的全覆蓋，保證船舶核心網之間高效、完整的數據信息傳輸通道，增強了船舶安全性能、提高船舶運營效率以及促進船舶智能化發展。

　　系統拓撲

       系統特點

　　1、多鏈路切換

　　系統支持4G/5G和衛星通信鏈路的無縫切換和冗余備份。當船舶在4G/5G信號覆蓋區域內，優先使用4G/5G網絡進行高速、低延遲的數據傳輸;而在遠洋區域或4G/5G信號不佳時，由智能網關自動切換至衛星通信鏈路，確保航行過程中全程通信不中斷。

　　2、船上各傳感器數據傳輸

　　各類傳感器(如計程儀、探測儀、風速方向儀等)產生的實時數據，通過4G/5G或衛星鏈路實時上傳至數據服務器，為船舶的智能化運行和遠程監控提供依據。

　　3、駕駛室控制與通信

　　駕駛室內的各種控制設備與信息系統通過4G/5G或衛星通信與岸基控制中心保持密切聯系，實現遠程協助駕駛、電子海圖更新、天氣預報信息推送等，同時，駕駛室內的語音和視頻通信也能流暢進行，提高航行安全性和操作便利性。

　　4、各艙室監控與管理

　　通過布置在各艙室的監控攝像頭、溫度探頭等設備，系統實時收集艙內環境數據和圖像信息，利用4G/5G或衛星通信實時傳送到岸基監控中心和船上控制室，便于對貨物儲存環境、人員安全、設備運行狀態進行遠程監控和管理。

　　5、各區域無線接入點(AP)的網絡覆蓋

　　在船上設置多個 AP，構建全船無線網絡覆蓋，確保船員、以及移動設備(如無人機、AGV等)能夠接入網絡，與岸基、衛星及其他船載系統進行數據交換。

　　6、數據服務器集中處理與存儲

　　數據服務器是船舶信息化系統的核心，匯集船上所有傳感器、控制系統、通信設備產生的海量數據，通過4G/5G和衛星鏈路實時或定時向岸基數據中心傳輸，同時，服務器也接收來自岸基的控制指令和更新信息，并根據需要分發給各船載系統。

　　產品介紹

　　工業以太網/交換機

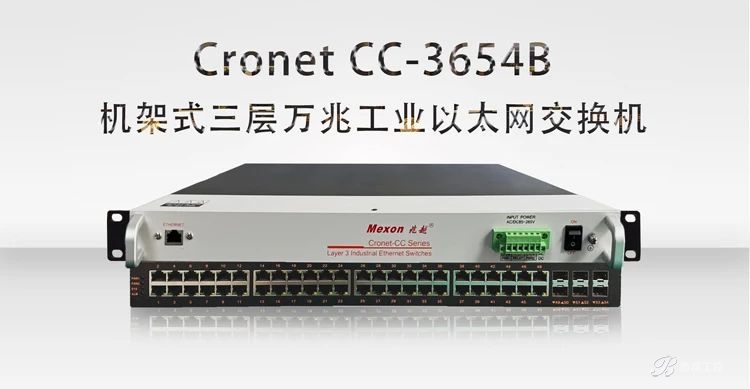

　　Cronet CC-3654B

       ·支持48個10/100/1000M自適應以太網RJ45口，6個10G SFP+擴展槽

　　·可選POE供電，支持802.3af/at/bt供電標準,POE單端口最大功率支持90W,POE單電源最大功率320W

　　·支持MR-Ring快速環網(自愈時間<20ms)，兼容STP/RSTP/MSTP生成樹協議

　　·支持ACL,對L2-L4層數據進行過濾

　　·支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p

　　·支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP

　　·支持IP組播PIM-SM、PIM-DM

　　·支持IPv6路由 OSPFv3、BGP4、ISISv6

　　·滿足工業4級電磁兼容性，IP30等級，無風扇設計

　　工業以太網/交換機

　　MIER-2428B

       ·支持24個10/100/1000M自適應以太網RJ45口，4個1000M SFP擴展槽

　　·可選POE供電，支持802.3af/at供電標準

　　·支持MR-Ring快速環網(自愈時間 < 20 ms)，兼容STP/RSTP/MSTP生成樹協議

　　·支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議

　　·支持動態和靜態鏈路聚合

　　·支持IGMP Snooping和GMRP過濾組播封包

　　·支持基于MAC 地址的端口鎖定，防止非法入侵

　　·支持SNMPv1/v2不同等級的網絡管理協議

　　·多種網管方式：Web、Snmp，Telnet，console

　　·IP30防護等級，波紋式鋁型材外殼，工業4級電磁兼容性設計

　　工業無線/路由器

　　MWG-3610

       ·全網通支持電信、聯通、移動5G網絡

　　·向下兼容電信、聯通、移動4G網絡

　　·支持1個10G/1000M光口(WAN/LAN)，5個10/100/1000Mbps 網口，1個RS232或RS485鳳凰端子接口

　　·支持IEEE802.11a/b/g/n/ax,最高速率1800 Mbps

　　·支持防火墻、NAT、ACL等安全策略功能以及多種 VPN功能

　　·卡軌式安裝，防護等級IP30，適用于工業環境
