      德州儀器推出數據轉換器具備高集成度與高性能——TI新型高精度減小工業系統總體積

      2018年12月4日,德州儀器(TI)(納斯達克股票代碼:TXN)推出四種微型高精度數據轉換器,每種轉換器均具有業界同類產品中最小尺寸。新數據轉換器可幫助設計人員在縮減系統板占用空間之余,增加更多智能及功能。DAC80508與DAC70508是八通道高精度數模轉換器(DAC),分別提供真正的16位和14位分辨率。ADS122C04與ADS122U04是24位高精度模數轉換器(ADC),分別提供雙線I2C兼容接口及雙線UART兼容接口。

      這些新設備屬于小體型、高性能或限制成本的高精度ADC和DAC,適用于工業、通信和個人電子應用。實例包括光學模塊、現場變送器、電池供電系統、樓宇自動化及可穿戴電子設備。欲了解詳細信息,請參考www.ti.com/smallestDACs-pr和www.ti.com/smallestADCs-pr。

      運用DAC80508和DAC70508,在緊湊空間內打造卓越性能

      ●減小系統尺寸:這兩款DAC都包括一個2.5-V,5-ppm/°C內部基準,從而不再需要外部精度基準。供應2.4mmx2.4mm晶粒尺寸型球柵陣列封裝(DSBGA)或晶圓級封裝(WCSP)及3mmx3mm四方扁平無引腳(QFN)-16封裝,這些設備最多可比競爭對手產品小36%。新DAC使得設計人員不必在高性能與小尺寸之間艱難取舍,便于工程師實現最佳系統精度、減小板尺寸或增加通道密度。

      ●最大系統精度與更高可靠性:除緊湊尺寸外,DAC80508和DAC70508提供真正的1位最低有效位(LSB)積分非線性,因此能夠實現16位和14位分辨率水平上的最高精度-與競爭對手產品相比,線性度高出66%。它們全部都具有從-40°C到+125°C的更大溫度范圍,提供如循環冗余校驗(CRC)等特性,進而可提高系統可靠性。

      通過ADS122C04和ADS122U04,減小系統尺寸和取得高性能

      ●最小體積:這些微型24位精度ADC供應3mmx3mm特薄QFN(WQFN)-16和5mmx4.4mm超薄緊縮小型封裝(TSSOP)-16選項。較之串行外圍接口(SPI),雙線接口只需少量數字隔離通道,這降低了隔離系統的總成本。這些高精度ADC使得設計人員可以利用集成靈活的輸入多路復用器、低噪聲可編程增益放大器、兩個可編程勵磁電流源、一個振蕩器和一個高精度溫度傳感器,舍棄外部電路。

      ●改進性能:這兩款設備都具有低漂移2.048-V,5-ppm/°C內部基準。它們的內置2%精度振蕩器,有助設計人員改進電源線循環噪聲抑制,在嘈雜環境中實現更高精度。設備的增益值為1到128,噪聲則低至100nV,故設計人員可測量小信號傳感器,以及因采用一個ADC而形成的寬信號輸入范圍。此設備系列還供應引腳到引腳兼容的16位選項,這讓設計人員只需調高或調低性能,便可靈活地滿足各種系統要求。

      工具和支持簡化設計

      ●借助DAC80508評估模塊、ADS122C04評估模塊和ADS122U04評估模塊評估新數據轉換器,所有評估模塊可從TI商店和授權經銷商處購得。

      ●工程師可根據具有高精度可控電流需求的激光二極管應用的參考設計采用DAC80508,以及根據用于熱量計和冷量計的高精度溫度測量參考設計采用ADS122C04和ADS122U04迅速開始設計。

      ●通過下載DACx0508輸入/輸出緩沖信息規格(IBIS)模型、ADS122C04IBIS模型及ADS122U04IBIS模型,設計人員能夠進行模擬設計,預測數據轉換器的電路行為。

      封裝以及供貨

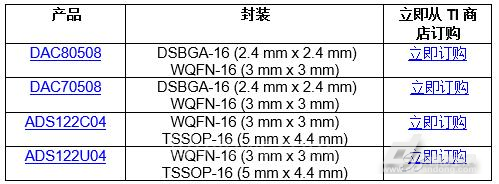

      TI新微型DAC和ADC的封裝與定價見下表。TI商店和授權經銷商供應DAC80508、DAC70508、ADS122C04和ADS122U04設備的產量與價格。

      除這些設備外,TI的小尺寸數據轉換器產品系列還包括單通道DAC80501、四通道DAC80504和12位DAC60508,因而設計人員能夠輕松提高或降低性能,以滿足系統要求。另外,12位四通道ADCTLA2024和10位八通道DACDAC53608是適合限定成本的應用的選項。
