BK Precision頻率計采用YXC晶振YSX321SL和HC-49US

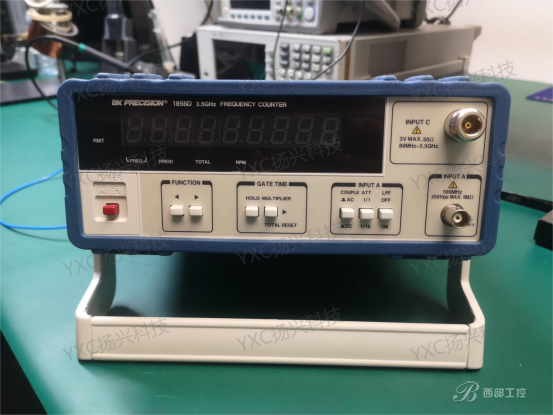

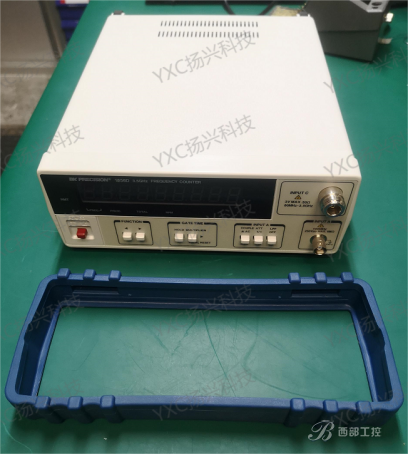

今天我們拆解一臺美國生產的 BK Precision頻率計，型號1856D，3.5GHZ帶寬，LED 顯示屏可以提供多達9位數字的分辨率。頻率計的高精度、高靈敏度廣泛應用于實驗室和頻率測試檢測設備上。

發個拆解帖，看有沒有懂行的朋友估一下這臺設備的成本大概是多少，再看看這臺異國他鄉的設備用了哪些器件。

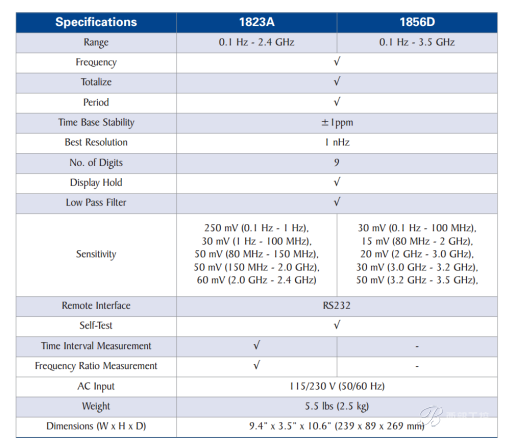

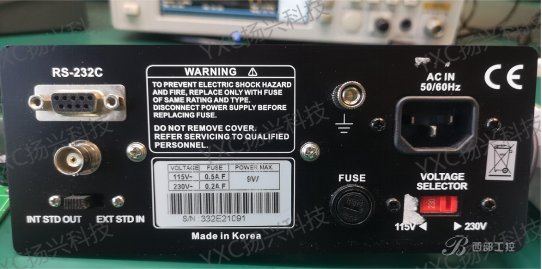

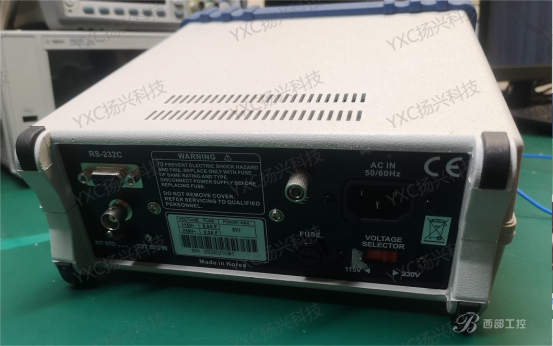

在拆之前先查了一下這臺設備的手冊說明書，發現支持兩種供電方式一種是交流AC150V,另一種AC230V。對比分辨率和測試精度還是蠻高的。

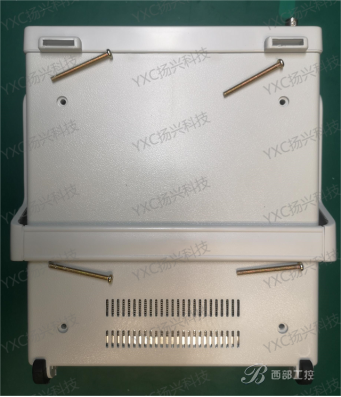

接下來先去掉保護殼再卸下外殼下的4顆螺絲，此時可以拆下后殼。這臺頻率計上的螺絲都是要用梅花形螺絲刀拆卸。

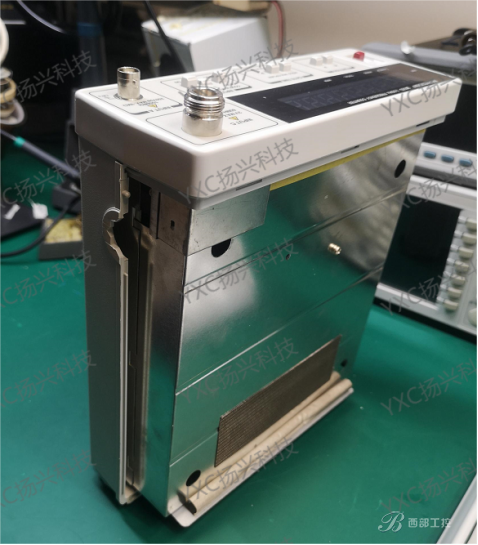

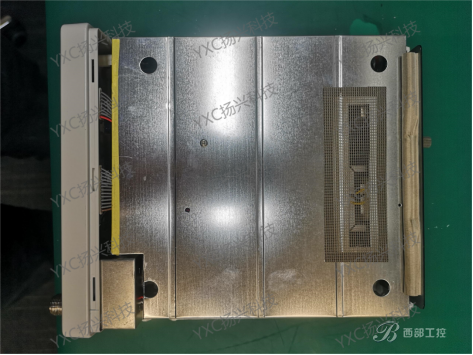

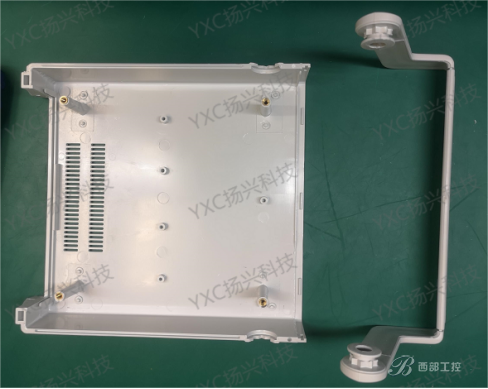

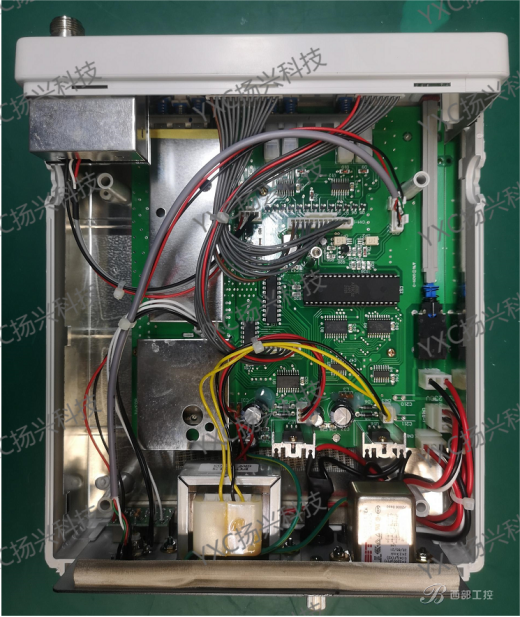

接著把外殼卸下，并把支架取下，此時出現一個金屬屏蔽罩（測試儀器對干擾源還是有一定的要求），整個電路板部分包裹在里面。此時拆下1顆屏蔽罩蓋板螺絲，取下屏蔽罩，漏出電路板；

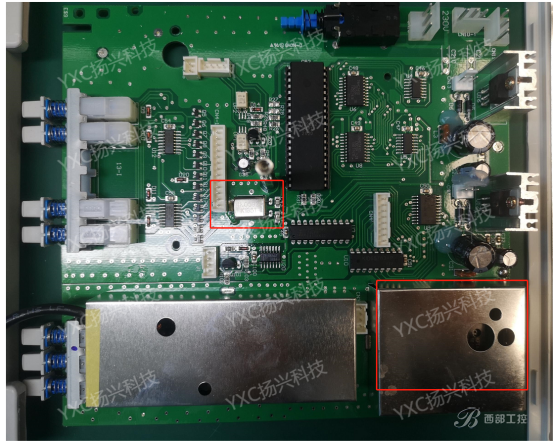

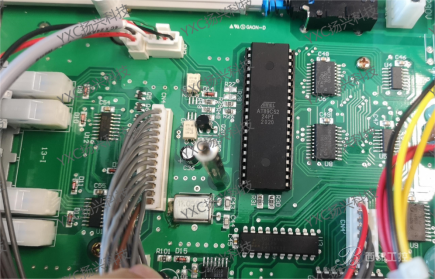

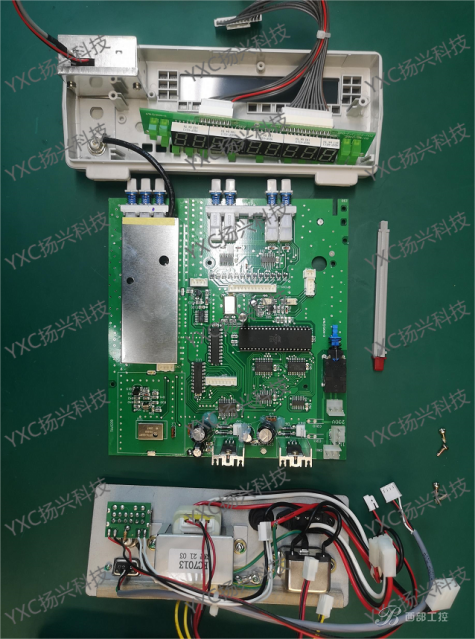

接下來仔細看看前PCB板的組成。大致可分為三部分：顯示電路，供電電源電路以及主控電路等。板子左下方有個金屬蓋，我們等會拆開研究一下。此時發現兩顆晶振，一顆HC-49UM封裝頻率為11.0592MHZ，另一顆被金屬外殼包裹著，通過小孔看到是一個10MHZ頻率源的晶振，推斷可能是功能型的晶體作為一個標準的10MHZ頻率源來使用。

AT89C52是一個低電壓，高性能CMOS 8位單片機，片內含8k bytes的可反復擦寫的Flash只讀程序存儲器和256 bytes的隨機存取數據存儲器(RAM)，器件采用ATMEL公司的高密度、非易失性存儲技術生產，兼容標準MCS-51指令系統，片內置通用8位中央處理器和Flash存儲單元，AT89C52單片機在電子行業中有著廣泛的應用。

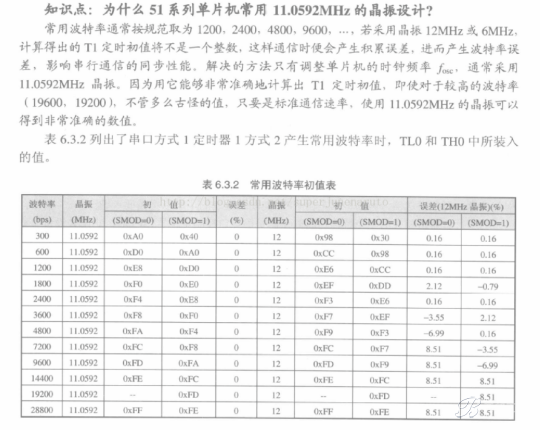

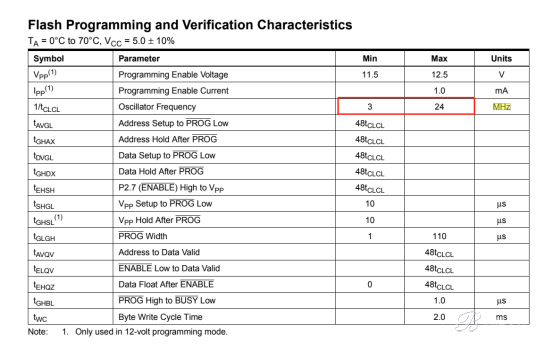

通過查詢手冊發現支持的頻率范圍是3MHZ~24MHZ，那實際選擇的頻率是11.0592MHZ，為什么選擇11.0592MHZ呢？（結論如圖所示）所以在一些串口通信上經常使用11.0592MHZ晶振來進行設計，來降低誤碼率，使用的YXC晶振的型號如下：

YSX321SL 11.0592MHZ 20PF 10PPM X3225110592MSB4SI

HC-49US 11.0592MHZ 20PF 20PPM X49SD110592MSD2SC

下面我們盤點一下電路板上主要的IC信息：

1）AT89C52  ATMEL  MCU，

2）KID65783AP  KEC  8CH HIGH-VOLTAGE SOURCE DRIVER

3）2個 74HC245   Nexperia  Octal bus transceiver

4）2個 74HC393   Nexperia  Dual 4-bit binary ripple counter

5）GAL16V8D-25LPN Lattice

6）74HC138        Nexperia  3-to-8 line decoder/demultiplexer

7）74HC374        Nexperia  Octal D-type flip-flop

若干三極管 MOS管及電解電容，拆解到此完成，來按順序裝回去，插上電源，按下開關，正常開機，嘿嘿。里面有好幾個我找不到信息的芯片，歡迎大家補充或糾錯。
