赫優訊netLINK網關實現企業局域網與西門子PLC的遠程通訊

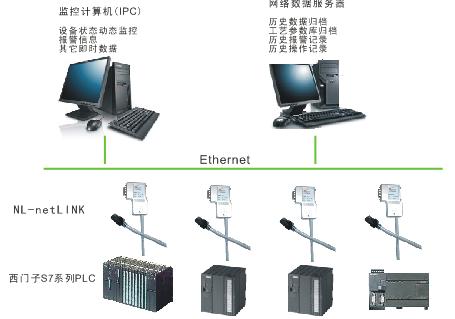

方案配置:
方案描述:
NL-netLINK的MPI端口插入S7系列CPU的MPI通訊口，另一端以太網RJ45端口接入企業局域網，計算機安裝Hilscher IP-Driver和OPCServer。
工作方式：
通過OPCServer：監控計算機可以對系統進行動態監控；網絡數據服務器可以對系統的數據采集、處理和歸檔。
OPC Server
當前我們提供三種版本的NL-OPCServer:
1)NL-OPC單機版
支持單個S7系列PLC與上位機進行通訊；
2)NL-OPC多機版
支持四個S7系列PLC與上位機進行通訊；
3)NL-OPC無限制版
支持無限個S7系列PLC與上位機進行通訊；
NL-netLINK的優點
1）在MPI總線上，NL-netLINK擁有唯一的MPI地址，因此當PLC的MPI口已經連接了HMI設備（如SIEMENS觸摸屏），netLINK仍然可以通過MPI口進行通訊；
2）netLINK提供公開的底層通訊庫，可以將西門子的PPI協議、MPI協議、PROFIBUS-FDL協議轉成以太網協議,
換句話說，netLINK既可以取代西門子傳統的編程電纜，如PPI電纜、PC適配器、USB電纜，又可以成為西門子產品網絡化既方便又省錢的解決方案。
通常西門子的以太網模塊CP243-1、CP343-1、CP443-1價格昂貴，并且需要復雜的SIMATIC NET組態，給企業聯網工程造成了一定的難度,
如果選用netLINK，就可以把傳統的編程口(PPI口、MPI口、DP口)直接轉換成以太網接口，聯網功能強大，而且即插即用，維護方便;
3）更加方便快捷的實現系統的改造和升級，在改造過程中，不需要改變原系統的結構，也不需要修改軟件，不影響原系統的性能和正常運行。
4）支持無線網絡通訊，采用無線路由器，可以實現遠距離無線監控，減少復雜的網絡布線。
5）用戶可以根據工程的需要，開發特定的驅動。
